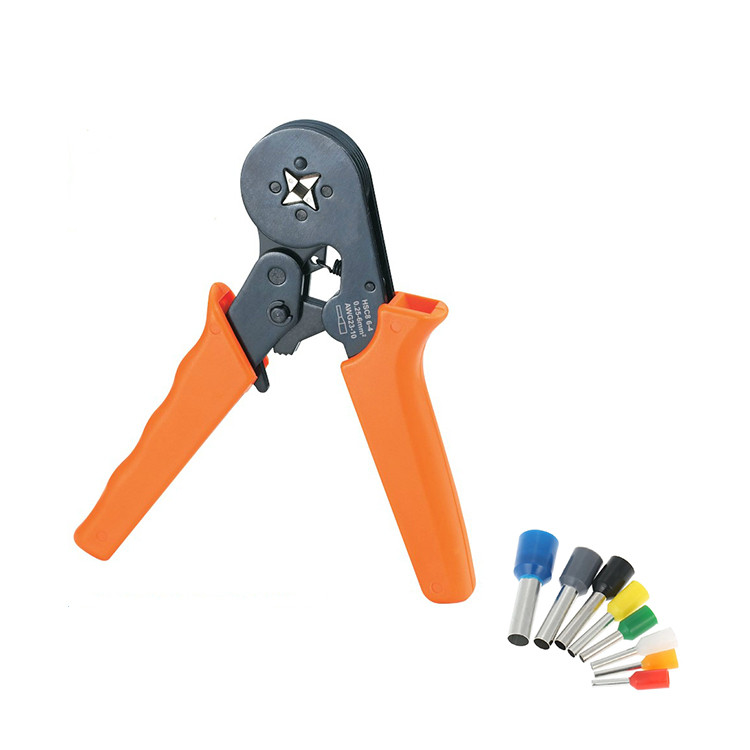

پرس وایرشو مدل HSC8-6-4 سایز 7 اینچ

بررسی تخصصی

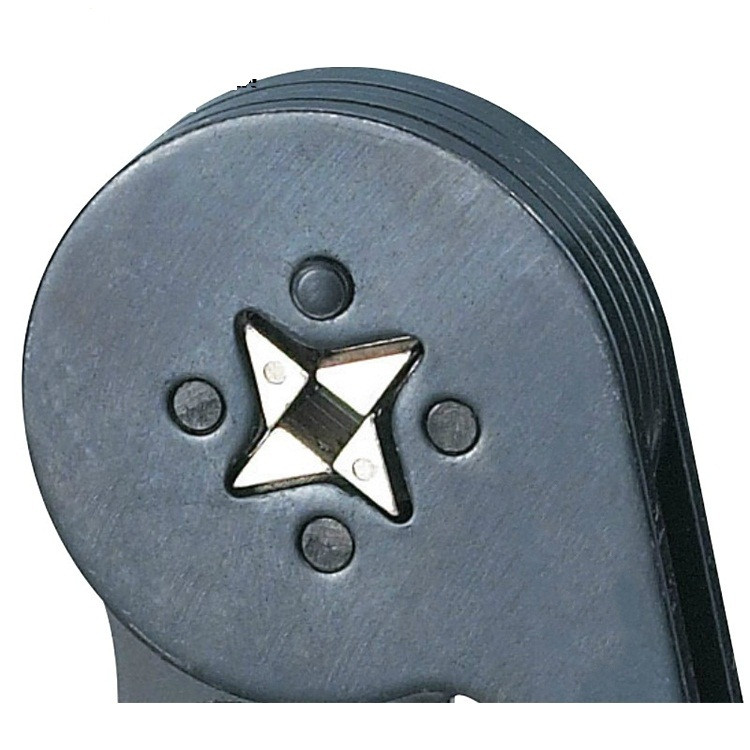

ابزار پرس نیمه اتوماتیک، چهت پرس انواع اتصالات به سیم استفاده می گردد. این ابزار، دارای عملکرد چرخ دنده ای (ratchet mechanism) جهت حرکت اهرم ها تنها در یک مسیر هنگام بستن آنها به منظور پرس ترمینال، و قابلیت خلاصی کامل اهرم ها جهت باز شدن ابزار و قالب ها پس از انجام پرس (disengage option) می باشد. طراحی قالب این نوع ابزار ها، از نوع قالب های باز می باشد، بدین معنی که قالب ها دو تکه (سمبه و ماتریس) می باشند و پس از انجام پرس، کام از یکدیگر جدا می گردند. قالب های تعبیه شده بر روی ابزار، به واسطه پیچ نصب گردیده اند. بنابراین، امکان تعویض قالب ها از روی فک های متحرک به سهولت امکان پذیر می باشد.
جنس قسمت فلزی ابزار از فولاد کربن دار C45 ، با آبکاری موسوم به آبکاری آلکالاین (قلیایی) می باشد. از مزیت این نوع آبکاری، عدم از بین رفتن و یا حتی خش
برداشتن بدنه ابزار در اثر ضربه، زمین افتادن، و یا تماس اجسام نوک تیز به آن می باشد. جنس قالب ها نیز از فولاد کربن دار C45 و با آبکاری کروم می باشد.
سطوح قالب ها کام صیقلی و پولیش-شده می باشند، که این امر موجبات خروج راحت قطعه از قالب پس از انجام پرس را فراهم می سازد. دسته ابزار از جنس ترموپلاستیک (TPR) می باشد. از مزایای این جنس دسته علاوه بر عایق بودن کامل آن در برابر الکتریسیته، عدم تعرق دست اپراتور در تماس با آن می باشد. طراحی ارگونومی و جنس لطیف دسته ابزار، امکان استفاده از ابزار به صورت مکرر و پیوسته، با کمترین آزار به دست اپراتور را میسر می سازد. کلیه اجزاء استفاده شده در ابزار، شامل فنر ها، اهرم ها، چرخ دهنده ها، و پیچ ها از مرغوب ترین مواد ساخته شده است، تا کمترین نیروی لازم جهت انجام پرس، و بیشترین طول عمر ابزار را تضمین نماید. جهت طول عمر بیشتر ابزار، قبل از بسته بندی، کلیه چرخ دنده ها روغن کاری شده اند.
وزن این ابزار ۳۷۵ گرم، طول آن ۲۳۰ میلیمتر.
این ابزار در ۲ نوع مختلف می باشد. این نوع آن جهت پرس وایرشو از چهار طرف جهت انجام پرس به شکل چهار گوش هادی ترمینال، و نوع دیگر آن پرس از شش طرف، جهت پرس به شکل شش گوش هادی ترمینال می باشد.
